JSH-10D型 井架逃生装置(双导向索)



       当遇到井喷、失火等情况,井架上的工作人员不能利用垂直攀梯逃离时,可利用本装置安全、快速地逃离井架。本装置可供一人或多人连续从高空以一定(均匀的)速度安全、快速地滑降至地面。

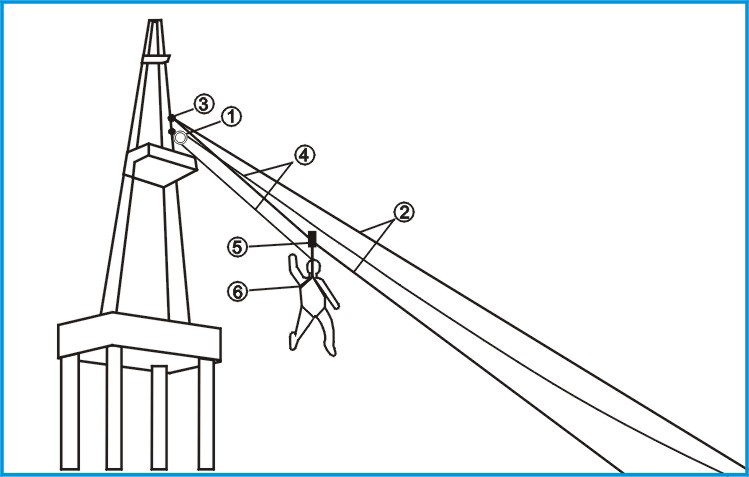

逃生装置的构成及功能(参见示意图)

    ① 缓降器      自动恒速装置,消除重力加速度,保障下降速度的安全平稳。

    ② 导向索      引导下滑路线,承担人体载。

    ③ 悬挂体      用于固定导向索上端,装置缓降器且保护缓降器等。

    ④ 牵引索      通过缓降器用于连接两个手动控制器保持安全降速。

    ⑤ 手动控制器      挂载人体,必要时可手动刹车。

    ⑥ 半身式安全带     保证人体安全、快速的逃生。

    ⑧ 地锚       固定导向索的下端,使导向索与地面夹角约45°。




产品特点与优势

    1、采用高性能的盘刹式缓降器,下降平稳无冲程,安全可靠性高。(通过国家消防装备质量监督检验中心检测)

     2、手动控制器为不锈钢材质,手轮式刹车铜质刹车蹄,采用滚轮取代以往的滑块,下降过程不磨损导向索,不产生磨削不迷眼,并设计有一体化的状态指示牌,可防止平时导向索下端的手动控制器意外处于刹车状态造成系统不可用的事故发生,安全可靠性高,使用寿命长。


主要技术参数

 1.使用载荷范围:35-100 Kg (最大135 Kg)
    2.允许下滑高度;35 m
    3.下降速度:0.5-1.5 m/s
    4.承载人数:1人/次,往复使用可供多人逃生
    5.执行标准:GA413-2003

使用方法

      当遇到紧急情况时,逃生者将事先穿戴好的半身式安全带的挂耳与手动控制器下钢丝绳连接的安全钩链接,然后双腿腾空,再反时针扭转(平时是处于刹车状态的)手动控制器的刹车手轮使其刹车释放开始下滑,速度是由缓降器自动控制的,下滑途中如需要暂停下滑,逃生者可顺时针扭转刹车,到达地面以后解除安全钩即可。此时另一个手动控制器将被牵引绳拽到井架上方固定点处,共下一人次逃生。如此往复使用可达到多人连续逃生的目的。
