三面翻广告设备

      “宏景三面翻” 经十多年发展,在技术上不但集众家之长,而且赋予了宏景时代独有的专利技术,其性能、品质在业界有口皆碑,这主要得益于宏景时代一贯的经营理念和在光机电技术领域雄厚的研发实力及技术积累。


特点和优势

1.



         传动技术是三面翻的核心技术,他的优劣决定了三面翻的整体性能。宏景三面翻采用先进的“凸齿间歇精密传动”独家专利技术,每个单元的三棱管均实现了精准定位,并且最大限度的消除了传动磨擦,这使得“宏景三面翻”在画面的平整度、长期运行的可靠性、稳定性和使用寿命方面表现卓越。


2.



         用户可指定三种,并可通过控制箱面板随意选择设定,突破了一部三面翻终身只有一种翻转方法的局限。灵活多变的翻转换面效果,增加了宏景三面翻特有的视觉冲击力,可使广告效果得到有效提高。


3.



        “宏景三面翻”的每支三棱管上下两端均为轴对孔安装,更新画面时拆装三棱管十分方便,改善了以往更新广告画面拆装三棱管时需操作者双手紧托三棱管外壁准确调整角度对三角的操作困难的问题。独特的结构设计,使用户在更新广告画面时倍感轻松!


4.



          在每天设定的工作时段结束时,可将指定画面做为停机定格画面。所指定画面可为固定的一面或三面隔日依次轮换。


5.



          可灵活设定将不欲展出的一副画面暂时屏蔽,其余两面可依次自动巡回展示,三面翻变两面翻使用。


6.



        “宏景三面翻”具有独特的三棱管双向弹性避让保护、主轴过载检测保护、堵转保护、电机失效检测保护、风力超限检测保护等完善并有效的保护功能,它可防止在意外发生时的机件损坏,有效延长设备的使用寿命。


7.



          可使设备在发生故障或出现潜在故障时,及时将故障信息发送到全球任何您指定的话机上或电脑上,从而在第一时间掌握故障信息并及时得到排除。


8.



        “宏景三面翻”不但追求在技术上领先,而且一惯遵循科学严谨的企业作风,严格按照 ISO9001质量体系标准组织生产,产品品质考究,经营诚实守信,可使用户的利益得到最大保证!


9.



        “宏景三面翻”的性能特点和品质出众,性价比非凡,它以其无可比拟的优势,可为用户带来惊喜的投资回报!


工作原理

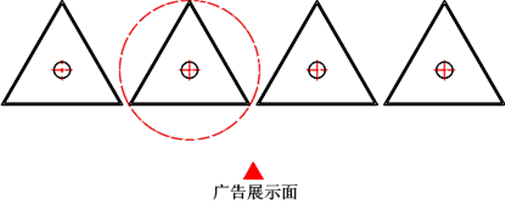

        三面翻由并列排布的多个正三棱管构成,三棱管的每一个面均承载一幅画面的一部分。在传动装置的驱动下,每个三棱管可绕自身的中心轴旋转,三棱管每旋转120°即可组成一幅广告画面,所以它可“翻”出三幅不同的画面。

如图示




技术参数

项目名称

技术参数

备 注

三棱管

面宽132mm 厚1.7mm-2.0 mm
弯曲度≯0.04%,扭曲度≯0.04%

优质铝合金,6063T5

边框

面宽125mm 厚2.2 mm
弯曲度≯0.03%,扭曲度≯0.03%

优质铝合金,6063T5

电机

90w精密减速电机(配置数量与面积相关)

进口或合资

传动轴

φ20×3无缝钢管

表面电镀处理

间歇传动部

“凸齿步进技术”120°±0.5°精密定位

独家发明专利技术,材料:增强改性尼龙

翻转方向

横向


换面模式

1.1.左开渐变,1.2.右开渐变,1.3.左右交替渐变;
2.1.开幕渐变,2.2闭幕渐变,2.3.开闭交替渐变;
3.1.分组左开渐变,3.2分组右开渐变,3.2分组左右交替渐变4.1同步瞬变

选1组即可具备3种换面模式,用户可在控制面板上设定3种换面模式中的任一种作为当前换面模式

画面停留时间

3-999S

用户可自行设定

画面翻转时间

4-12S

由出厂设定

三棱管间隙

3-12mm

画面高,则间隙大

三棱管接高间隙

30mm

高度>8m需接高

控制方式

智能检测控制,含灯光照明控制


控制模式

全自动/半自动/手动

通过控制面板选定

自动保护功能三棱管双向弹性避让保护、主轴过载保护、堵转保护、电机失效保护、风力超限保护等

三棱管安装固定方式

自定位便拆式

更新画面时拆装操作方便

主要尺寸

限高60m,长度不限,厚度140mm

高度>8m需接高

工作电压

220V / 50HZ


能耗:

100 m2日耗电约2度(不含灯光照明)

按每天工作16小时计

噪音

静音运行


重量:

约24kg/m2


抗风能力

在基础支架稳固条件下,可耐10级大风。




生产周期

100m2 生产周期一般为5个工作日


售后服务


1).派技术人员到现场免费指导安装、免费调试。

2).三年内提供免费售后服务(人为及自然不可抗力损坏除外)。

3).免费质保期外提供终身有偿售后服务。


三面翻的安装

        三面翻广告牌可通过基础支架安装固定在屋顶上、地面上或建筑物的墙面上。基础支架可由购方依据现场情况制作,使之达到当地最大风力的抗风强度要求和安装尺寸要求。在订货合同确定后我方将会根据所订广告牌规格尺寸及现场情况给出具体安装图纸。




         无论采用何种安装形式,基础支架最终要提供固定牢靠并符合安装尺寸要求的数根型钢,三面翻广告牌就是将边框(及接高支撑)与这些型钢连接而固定的。







1、屋顶安装:
       广告牌安装在屋顶,其受力通过基础支架最终传到建筑物的屋面板、梁、柱等受力构件上,基础支架要根据建筑物的已有条件综合考虑。

2、地面安装:

       广告牌地面安装,其受力通过基础支架直接传到地面,由于具有独立的建筑结构体系,因此,造型空间相对自由、灵活,可设计出多种形式。如常见的单立柱、双立柱、跨街构架等。

3、墙面安装:

       广告牌依附在建筑物墙面安装,其受力将传到建筑物的墙、梁、柱等受力构件,其支架要根据建筑物墙面的具体结构情况综合考虑。

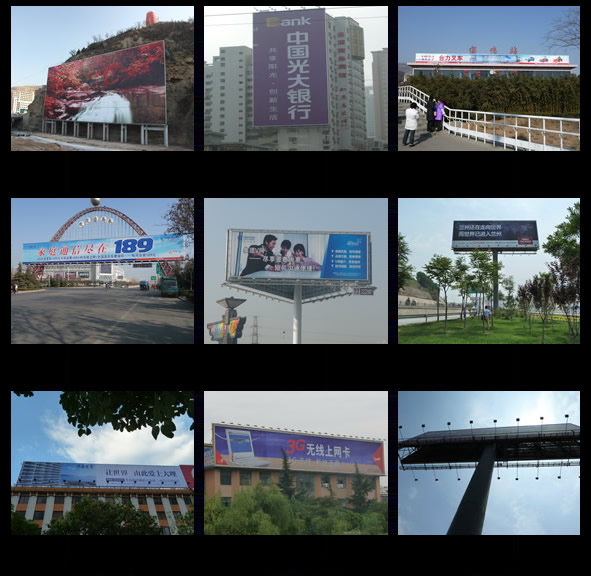

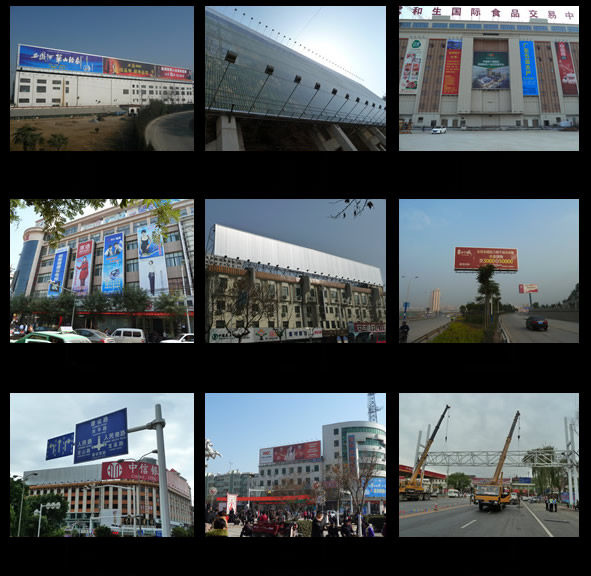

经典案例(图片版权所有,盗图必究)




视频实例
