六面翻广告设备

“宏景六面翻”是以本公司的发明专利为核心,历经多年的精心开发与产品定型而推出的新一代大型户外动态广告设备。它具有结构原理新、实现方法奇、展示画面多、广告效果好、性价比高的突出特点,充分体现出户外广告媒体的新视觉、新形象、新魅力!




产品特点


1.

        采用创新的传动技术,在同一广告牌上,可按设定的间隔时间和顺序,依次自动交替展现六幅广告画面,从而充分地利用空间资源,降低广告发布成本,亦可发布系列广告。“宏景六面翻” 采用的核心传动技术,不但继承了宏景时代先进的“凸齿间歇精密传动”专利技术的优点,并实现了三幅变六幅的重大突破。“宏景六面翻”在画面的平整度、长期运行的可靠性和稳定性方面具有卓越的表现。


2.

      “宏景六面翻”具有七种不同的翻转模式组合而形成的多变的翻面效果,不再是普通三面翻那种一成不变的翻转效果。新颖多变的翻转换面效果,增加了 “宏景六面翻”特有的视觉冲击力,可使广告效果得到有效提高。


3.

        与“宏景三面翻”一样,“宏景六面翻” 的每支三棱管上下两端均为轴对孔安装,更新画面时拆装三棱管十分方便,独特的结构设计,使用户在更新广告画面时倍感轻松!


4.

      “宏景六面翻” 的传动单元采用的是独立且便拆的模块式设计,每四支三棱管组成一个单元,由一个标准的传动模块驱动,维修更换方便快捷。


5.

      “宏景六面翻”可按需要随时设定将三幅不欲展出的画面暂时屏蔽,既可当六面翻使用,也可根据需要当三面翻使用。


6.

      “宏景六面翻”与现有的“六面翻灯箱”完全是两个概念。“宏景六面翻”可制作较大的画面尺寸(高8米,长度不限),具有在户外恶劣环境条件下长期工作的可靠性和稳定性,这一点和三面翻是一样的。而现有的“六面翻灯箱” 受结构和材料限制不可有较大面积,且宜在室内使用。


7.

      “宏景六面翻”具有独特的三棱管双向弹性避让保护、主轴过载检测保护、堵转保护、电机失效检测保护、风力超限检测保护等完善并有效的保护功能,它可防止在意外发生时的机件损坏,有效延长设备的使用寿命。


8.

        可使设备在发生故障或出现潜在故障时,及时将故障信息发送到全球任何您指定的话机上或电脑上,从而在第一时间掌握故障信息并及时得到排除。


9.

      “宏景六面翻” 不但追求在技术上领先,而且一惯遵循科学严谨的企业作风,严格按照ISO9001 质量体系标准组织生产,产品品质考究,经营诚实守信,可使用户的利益得到最大保证!


10.

      “宏景六面翻” 不但性能特点和品质出众,更为突出的特点是具有极高的性价比,可为用户带来惊喜的投资回报!


工作原理

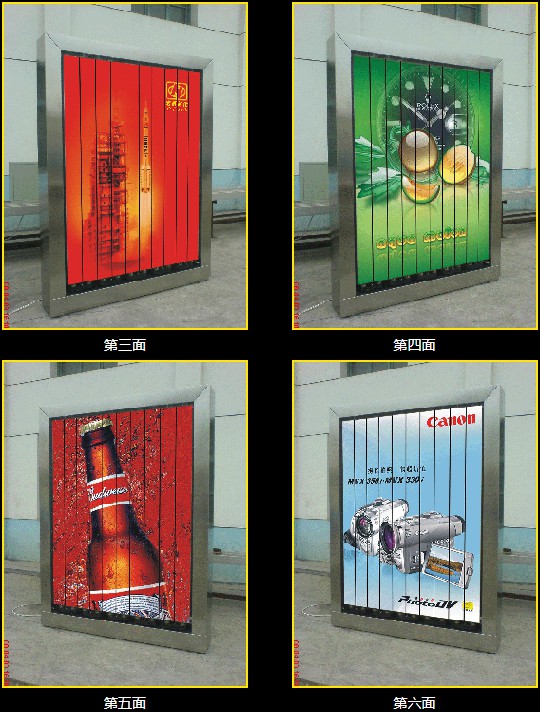

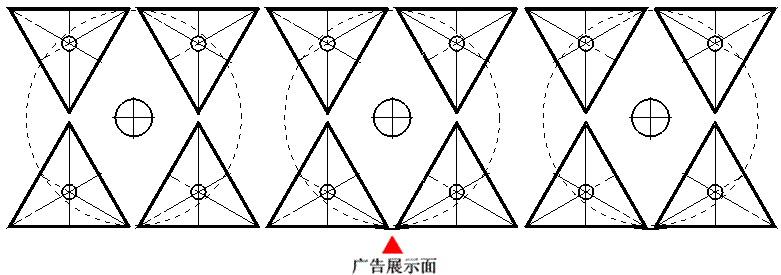

“宏景六面翻”由前后两排并列排布的正三棱管构成,三棱管的每一个面均承载一幅画面的一部分,每支三棱管不但可绕自身的中心轴旋转,而且,每四支三棱管也可绕其中心轴公转,在传动装置的驱动下,通过自转+公转便可“翻”出六幅不同的广告画面。如图示:



技术参数

项目名称

技术参数

备 注

可变画面数量

6幅


三棱管

面宽132mm 厚1.7mm-2.0 mm
弯曲度≯0.04%,扭曲度≯0.04%

优质铝合金,6063T5

边框

钢制边框,不锈钢板饰面

优质亚光不锈钢

电机

90w精密减速电机(配置数量与面积相关)

进口或合资

传动轴

φ20×3无缝钢管

表面电镀处理

间歇传动部

“凸齿步进技术”六面翻专用传动部

独家发明专利技术,材料:45#钢、改性增强尼龙

翻转方向

横向


翻面模式

1.1.左开渐变,1.2.右开渐变;
2.1.开幕渐变,2.2闭幕渐变;
3.1.分组左开渐变,3.2分组右开渐变;
4.1同步瞬变

由出厂设定

画面停留时间

3-999S

用户可自行设定

画面翻转时间

4-12S

由出厂设定

三棱管间隙

3-12mm

画面高,则间隙大

控制方式

智能检测控制,含灯光照明控制


控制模式

全自动/半自动/手动

通过控制面板选定

自动保护功能三棱管双向弹性避让保护、主轴过载保护、堵转保护、电机失效保护、风力超限保护等

三棱管安装固定方式

自定位便拆式

更新画面时拆装操作方便

主要尺寸

限高8m,长度不限,厚度265mm

高度>8m需接高

工作电压

220V / 50HZ


能耗:

100 m2日耗电约2度(不含灯光照明)

按每天工作16小时计

噪音

静音运行


重量:

约45kg/m2


抗风能力

在基础支架稳固条件下,可耐10级大风。



生产周期


 100m2 生产周期一般为20个工作日


售后服务


1).派技术人员到现场免费指导安装、免费调试。

2).三年内提供免费售后服务(人为及自然不可抗力损坏除外)。

3).免费质保期外提供终身有偿售后服务。


六面翻的安装

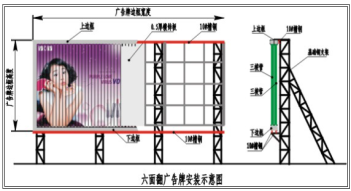

        三面翻广告牌可通过基础支架安装固定在屋顶上、地面上或建筑物的墙面上。基础支架可由购方依据现场情况制作,使之达到当地最大风力的抗风强度要求和安装尺寸要求。在订货合同确定后我方将会根据所订广告牌规格尺寸及现场情况给出具体安装图纸。



        无论采用何种安装形式,基础支架最终要提供固定牢靠并符合安装尺寸要求的数根型钢,三面翻广告牌就是将边框(及接高支撑)与这些型钢连接而固定的。






1、屋顶安装:


        广告牌安装在屋顶,其受力通过基础支架最终传到建筑物的屋面板、梁、柱等受力构件上,基础支架要根据建筑物的已有条件综合考虑。


2、地面安装:


        广告牌地面安装,其受力通过基础支架直接传到地面,由于具有独立的建筑结构体系,因此,造型空间相对自由、灵活,可设计出多种形式。如常见的单立柱、双立柱、跨街构架等。

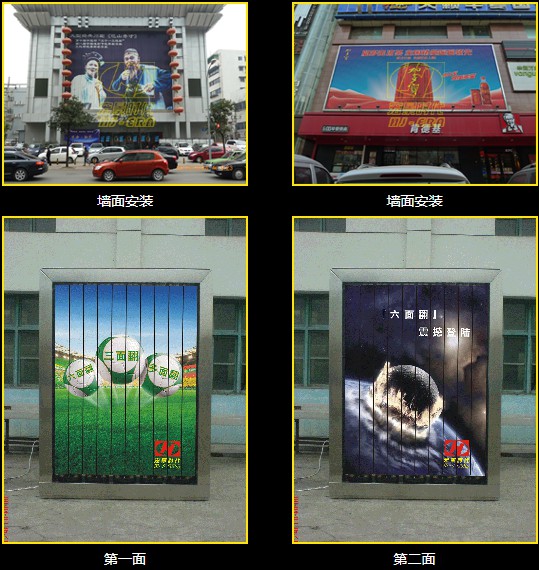

3、墙面安装:


        广告牌依附在建筑物墙面安装,其受力将传到建筑物的墙、梁、柱等受力构件,其支架要根据建筑物墙面的具体结构情况综合考虑。
